Ejercicio Hardware

Responde a las preguntadas formuladas en el siguiente fichero.

Actividades sobre hardware

Realiza las siguientes actividades sobre hardware

Se tendrá que capturar la última pantalla de cada una de las actividades como prueba de que se ha llevado a cabo realmente por el alumno.

Sopa de letras

Localiza en la siguiente sopa de letras el nombre de 8 componentes electrónicos o hardware:

¿A qué componente del ordenador pertenece?

Indica a qué componente de un ordenador (disco duro, memoria, procesador, placa base, etc) corresponden cada una de las siguientes especificaciones.

Especificación	Componente
15" matriz activa TFT
IDE 40 GB
DDR SDRAM 512MB
Intel Pentium 4 1.6 GHz
NVIDIA® GeForce™ 6200 Turbocache
Ethernet, Fast Ethernet, Gigabit Ethernet
Asus P5Q-E
Core 2 Quad Q9650

Como ayuda para resolver el ejercicio, puedes consultar en Internet. Algunas páginas que te pueden ayudar:

Ø http://www.pccomponentes.com/

Ø http://www.alternate.es/html/index.html

Ø http://www.google.es

Ejercicio sobre hardware

En este ejercicio tenéis que ver las presentaciones que os he puesto a continuación y después, váis a responder a una serie de preguntas.

MUY IMPORTANTE: Todas las respuestas que váis a apuntar son importantes porque os las tendréis que saber para el examen.

A continuación tenéis las dos presentaciones

Presentación 1 (pincha aquí si no puedes verla)
Montaje de pc

Presentación 2 (pincha aquí si no puedes verla)

Tipos de conectores de PC

View more presentations from Javier Teran.

Las preguntas que tenéis que responder son las siguientes:

1. ¿Qué significa VGA?
2. ¿Qué son las ranuras ISA? ¿Por qué crees que no aparecen en las nuevas placas?
3. La refrigeración del procesador normalmente se lleva a cabo usando un disipador y un ventilador. ¿Hay alguna otra forma de refrigerar un ordenador?
4. ¿Qué significa HD?
   ¿Qué es PS/2?
5. ¿Qué nombre en inglés recibe la placa base?
6. ¿Qué es el puerto USB?
7. ¿En qué puerto de la placa base se conectaría una tarjeta gráfica (o tarjeta de video)?
8. ¿Qué es un modem? ¿Se siguen usando hoy día?
9. Hay dos tipos de disqueteras aunque hoy día solo se usa un tipo ¿Cuáles son estos dos tipos y cuál de ellas es el que se usa hoy día?
10. ¿Para qué se usa el puerto paralelo?
11. ¿Para qué se usa el puerto serie?
12. En la pantalla que habla de las tarjetas de red (sirven para conectarse a una red) aparecen dos tipos de tarjetas. ¿Qué diferencia hay entre ellas viendo las fotografías?

Sopa de letras

Encuentra en la siguiente sopa de letras 8 componentes informáticos

Crucigrama: Elemetos hardware

Encuentra dentro del siguiente crucigrama 14 elementos hardware.

Examen Power Point 26-XI-10

La presentación que tenía que realizar para el examen la teneís en el siguiente enlace.
Las imágenes que teneís que utilizar estan en el siguiente enlace.

Contraseña de la BIOS

Una vez que se comienza a utilizar el ordenador, uno se da cuenta de que la cantidad de cosas que debe recordar es enorme. Una de las más importantes es, sin duda, la contraseña de la BIOS, sin la cual no podremos usar el ordenador ni entrar en la BIOS para modificarla.

En esta práctica vamos a suponer que se nos ha olvidado la contraseña de la BIOS y queremos borrarla. Los pasos que vamos a seguir en la práctica son los siguientes:

1. Encendemos el ordenador, y mientras éste se inicia, pulsamos la tecla Supr.
2. De esta forma, entramos en la BIOS y buscamos un apartado en el que se podrá definir una contraseña para la BIOS. Ponemos una cualquiera, guardamos y salimos de la BIOS.
3. Reiniciamos el ordenador para comprobar que no se puede utilizar el ordenador si desconocemos la contraseña.
4. Abrimos el ordenador y miramos en las instrucciones de la placa base cómo se borra la configuración de la BIOS.
5. Normalmente, hay dos formas: quitando la pila o uniendo unas patillas específicas mediante Jumper.
6. Una vez hecho esto, restituimos la pila o quitamos el Jumper, cerramos el ordenador y reiniciamos para comprobar que el problema se ha solucionado.

Nota: No todas las placas son iguales. La fórmula para resetear la BIOS viene especificada en el manual de la placa base. Así pues, habrá que leer atentamente el manual.

Identificación de componentes de la placa base 3

a) Identificación todos los componentes que conozcas de la siguiente placa base.
b) Posteriormente, realizar lo mismo, con los conectores externos.

Gráficos, tablas y organigramas en PowerPoint

Realizar la siguiente presentación en PowerPoint, la presentación tiene 3 diapositivas:
a) Diapositiva 1



Los datos para crear el gráfico son:

	ALUMNOS	TITULO	ABANDONO
CURSO 1	200	190	10
CURSO 2	500	482	18
CURSO 3	1200	1190	10
CURSO 4	2000	1990	10

b) Diapositiva 2


c) Diapositiva 3

Teoria conectores externos

En el siguiente enlace tiene toda la teoria relacionada con los conectores externos

Identificación de componentes de una placa base 2

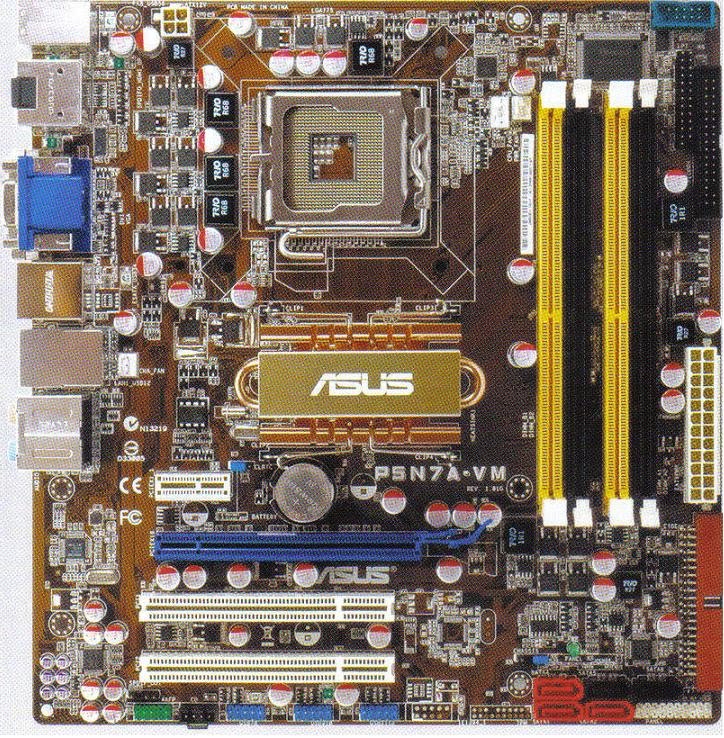

1.- Identificar los componentes de la siguiente placa base con la ayuda del manual de la placa base que le acompaña.



La placa base es una ASUS P57NA-VM, su manual se puede descargar de http://www.asus.es/product.aspx?P_ID=8YiUFvK51IergAqY&content=download
Tendrás que identificar:
- Socket.
- Puente norte y puente sur.
- Zócalos de memoria (indicando que memoria soportan).
- Slots de expansión, identificando cada uno de ellos.
- Toma de corriente de la placa.
- Ventilador de la CPU y ventilador de la caja.
- Puertos IDE, tanto para HD/CD/DVD como para disquetera (conector FLOPPY).
- Conexiones SATA.
- La pila de la BIOS.
- Jumpers para puertos USB de la parte delantera de la placa.
- Conectores del panel frontal (son pines que reciben las conexiones de los pulsadores y testigos colocados en la parte frontal de la caja).



2.- Identificar los conectores externos ayudándose de nuevo del manual de la placa base:

Teoria Placa Base

En el siguiente enlace tiene toda la teoria relacionada con las placas bases.

Identificación de componentes de la placa base

Identifica los componentes numerados en las siguientes placas bases.

Cuestionario sobre arquitectura de ordenadores

1.¿Qué es un ordenador?

2. Define de una forma breve y concisa los siguientes conceptos:Bit, byte, gigabyte

3. ¿Qué es el hardware? ¿Y el software?

4. ¿Por qué son necesarios un hardware y un software?

5. ¿Cómo funcionan los ordenadores?

6. Indica el nombre de los elementos señalados en el dibujo.

7.Pon nombres a los siguientes elementos de la placa base (socket, chipset, bios, zocalos de memoria, slots de expansión, conectores de la placa) e indica qué utilidad tienen.

8. ¿Cómo se diferencia el microprocesador del resto de los elementos de la placa base?.

9. ¿Qué funciones realiza el microprocesador?.

Ejercicios Básicos Power Point

Realizar los siguientes ejercicios en Power Point
Para la realización serán necesarias las siguientes imágenes.

Grabar videotutoriales con Camstudio

Camstudio es un programa de software libre para grabar la pantalla, ventana o parte del escritorio, mientras realizamos alguna tarea visible en la pantalla del ordenador. Es muy útil para grabar videotutoriales.



Práctica
Graba con Camstudio un videotutorial que explique como instalar WinRar, y como se comprime y descomprimen los archivos. Para ello puedes copiar los pasos del post anterior y grabar un vídeo sobre como se hace cada paso.

Mira este videotutorial para aprender a manejarlo:

Práctica 17 de Excel

Realizar los siguientes gráficos en hojas independientes basándonos en las siguientes tablas:

Práctica 16 de Excel

Práctica 15 de Excel

En una empresa de muebles se realizan las ventas a un distribuidor que se indican en el cuadro. Sabiendo que haremos un descuento del 5% sobre el total de cada producto y que el I.V.A. es el 19% sobre el total de cada producto, y que el distribuidor nos va a adelantar el 20% del precio de cada tipo de producto sobre el total a pagar, calcular la suma de lo que el distribuidor debe pagar en el futuro a la empresa de muebles.

Práctica 14 de Excel

Realizar los siguientes gráficos en hojas independientes basándonos en las siguientes tablas:

Práctica 13 de Excel

Práctica 12 de Excel

1. En un libro nuevo introduce la siguiente información. Es importante respetar la estructura y el formato

2. Una vez introducida la información básica se ha de introducir las siguientes fórmulas

a) Las horas totales para cada trabajador son la suma de las horas normales más las horas extras

b) Si el total de las horas totales supera las 165, el trabajador recibirá un incentivo de 20.000 pesetas, en caso contrario, el incentivo será de 0 pesetas.

c) Salario = (horas totales * 2000) + Incentivo

3. Introduce las funciones necesarias para calcular las casillas marcadas con una X

Práctica 11 de Excel

En este ejercicio se utilizará la característica Autosuma que incorpora Microsoft Excel. Para su realización seguiremos los siguientes pasos:

1. Introducir los siguientes datos como aparecen en la tabla que aparece a la izquierda.

2. Modificar el formato de las fechas para que aparezcan como 9-oct-2000.

- Para ello se selecciona el rango de las fechas (B3:B20).

- Seleccionar la opción del menú Formato –> Celdas y en la Ficha Numero seleccionamos Categoría: Personalizada y en Tipo introducimos: d-mmm-aaaa (“d” muestra los días con un dígito para los dias del 1 al 9 y dos dígitos para el resto; “mmm” muestra la abreviatura del mes y “aaaa” muestra el año con cuatro dígistos; “-“ es el separador que hemos escogido).

3. Insertar una fila al final de cada usuario con el total de documentos.

- Para insertar una fila, seleccionamos la fila por encima de la cual vamos a insertarla, a continuación seleccionamos la opción Insertar -> Filas.

- Para insertar los subtotales de documentos para cada usuario:

- Usuario PPEROTE: seleccionamos la celda C5, pulsamos el botón Autosuma de la barra de herramientas, automáticamente se marcará el rango C3:C4 que queda por encima de la celda donde se está introduciendo la fórmula, y en la celda C5 aparecerá la función = SUMA(C3:C4). Repetimos este proceso para todos los usuarios.

4. Calcular el total de documentos de todos los usuarios.

- Al final de la tabla repetimos el proceso anterior. Seleccionamos la celda C25 y pulsamos el botón Autosuma, pero en este caso Excel, detecta que en la columna que se va a sumar ya se han calculado unos subtotales, y automáticamente selecciona sólo estas celdas, y no todo el rango, para sumar.

5. Calcular la media diaria de documentos.

- Para ello habrá que dividir el total de documentos que acabamos de calcular entre el número de días.

- El número de días transcurridos se calculará a partir de la fecha inicial (B1) y final (D1), con la función DIAS360 que calcula el número de días transcurridos entre dos fechas. Por tanto la media diaria de documentos =C25/DIAS360(B1;D1).

6. Guardar el libro con el nombre “SUBTOTALES”.

7. El resultado final de la hoja debe similar al mostrado en la imagen de la derecha.
